Ender 5 - Extruder Arm (Remix)
LONDO BELL
2019. 9. 19. 15:22
원본 파일 : 싱기버스 https://www.thingiverse.com/thing:3595328
위 파일을 제 프린터에 맞게 수정했습니다.
변경된 점

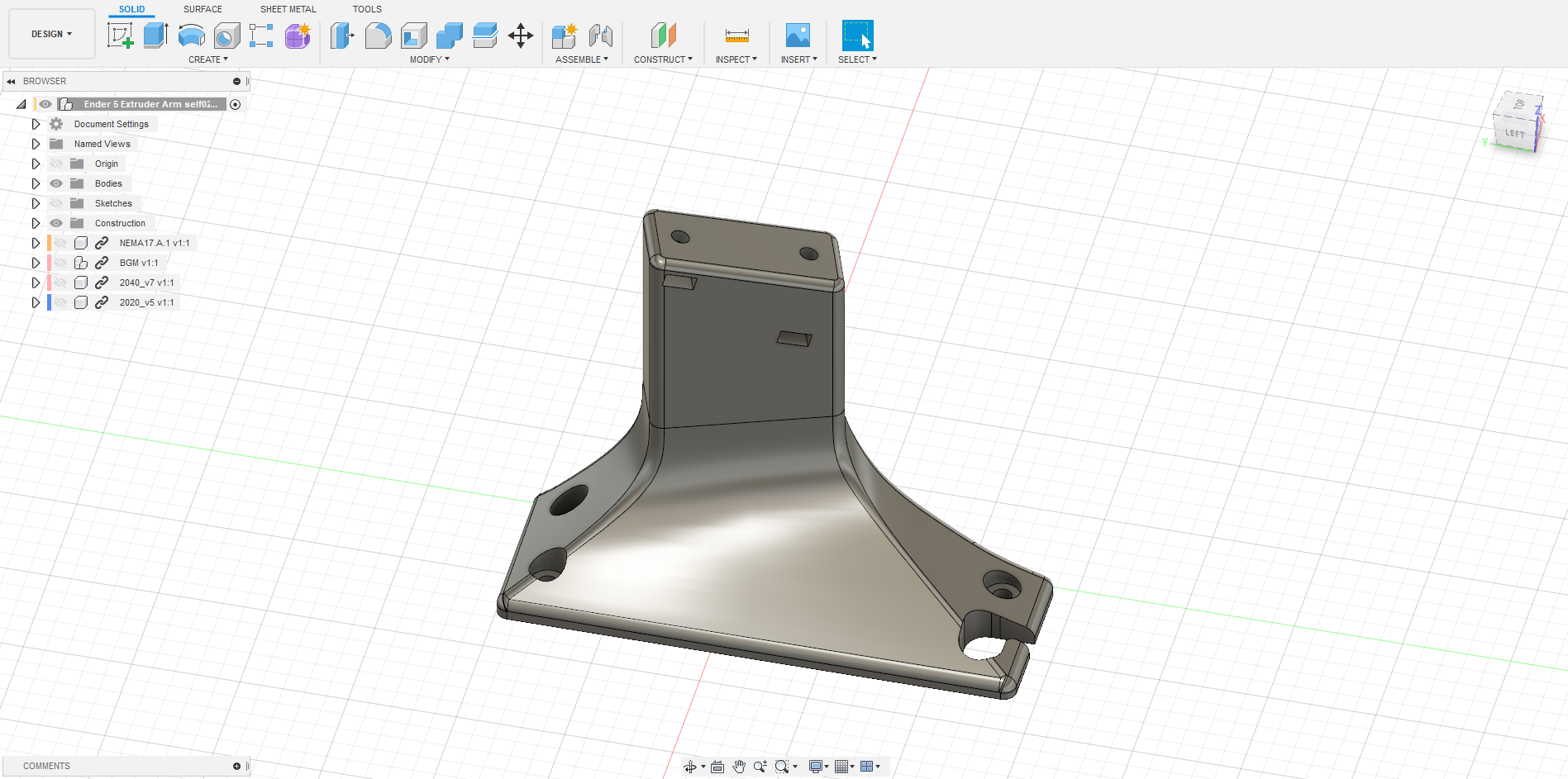

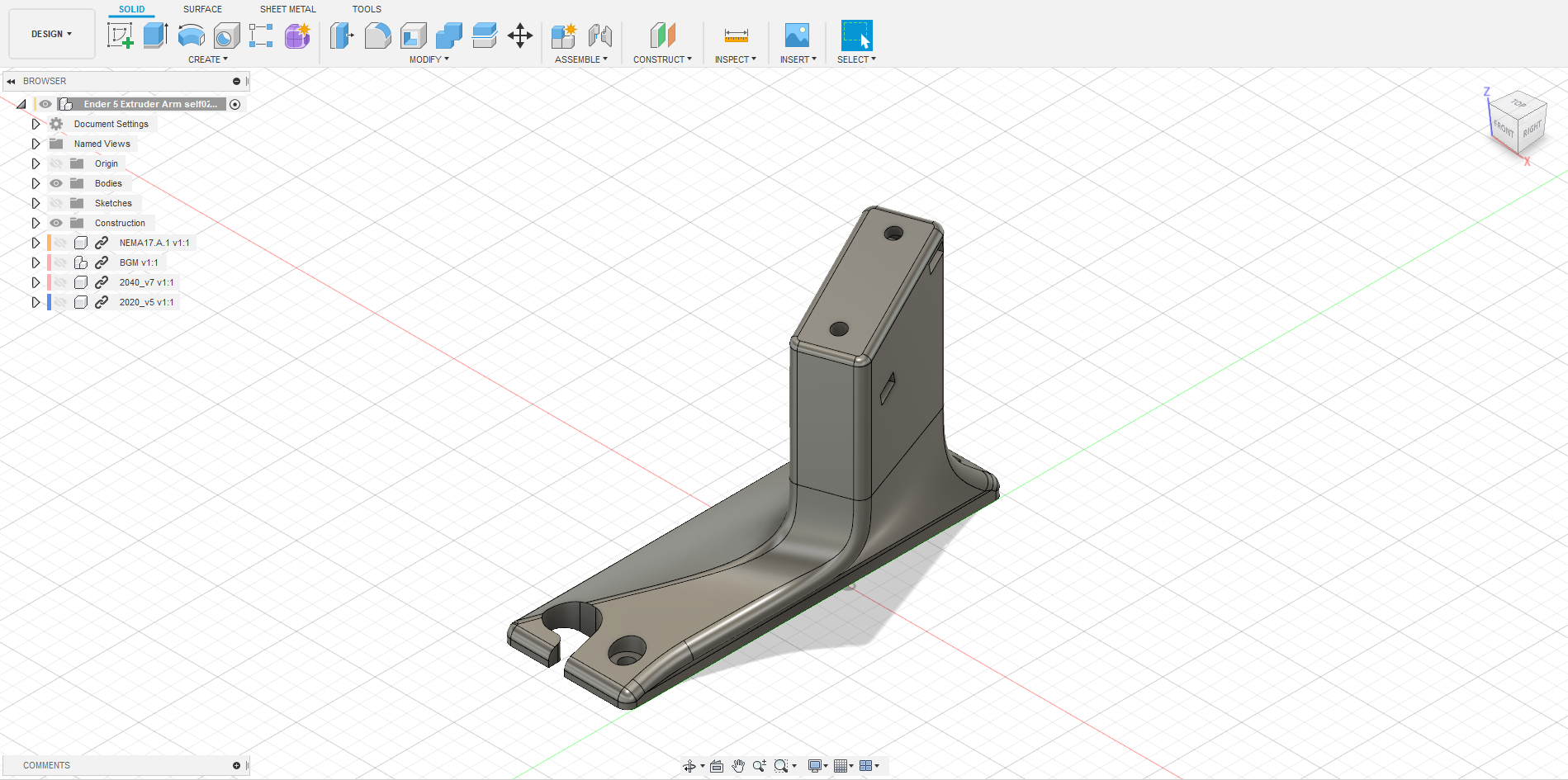

1) 프로파일과 익스트루더가 수평으로 설치되었던 것을 약 15도 정도 기울게 만들어서 익스트루더에서 나오는 PLA가 너무 처지는 것을 방지했습니다.
2) 모터와 익스트루더의 위치가 약 20mm 뒤로 빠져서 X축에 걸리지 않게 변경했습니다
3) 단단히 고정하기 위해 중간에 너트(M4)를 끼우는 방식으로 변경했습니다 볼트는 M4 20mm 사용합니다.
다운로드 :
익스트루더 고정 : 볼트 m4 20mm , 너트 m4 2개씩
프로파일에 고정 : 볼트 m4 10mm , 너트 m4 T-nut 3개씩

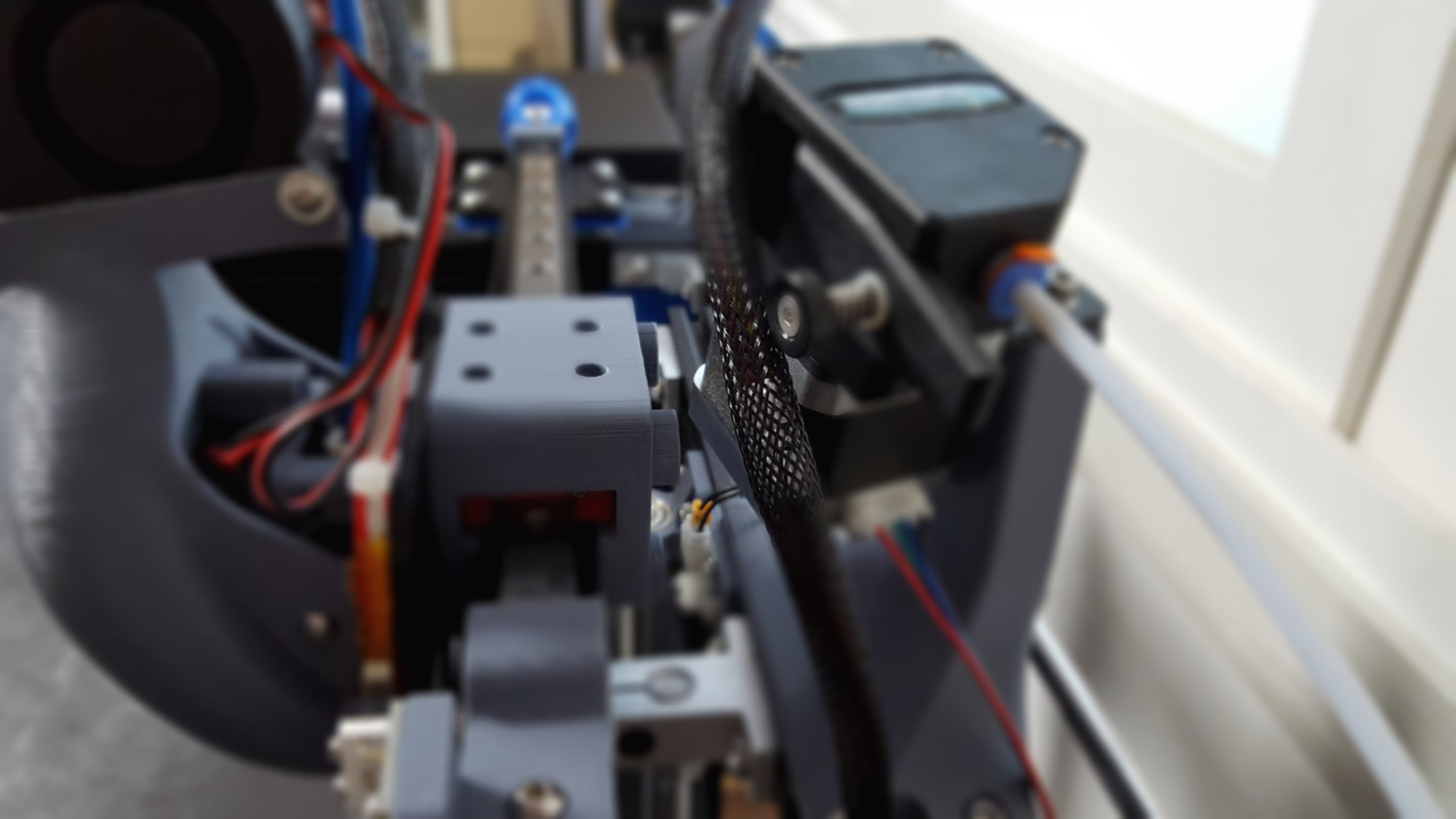

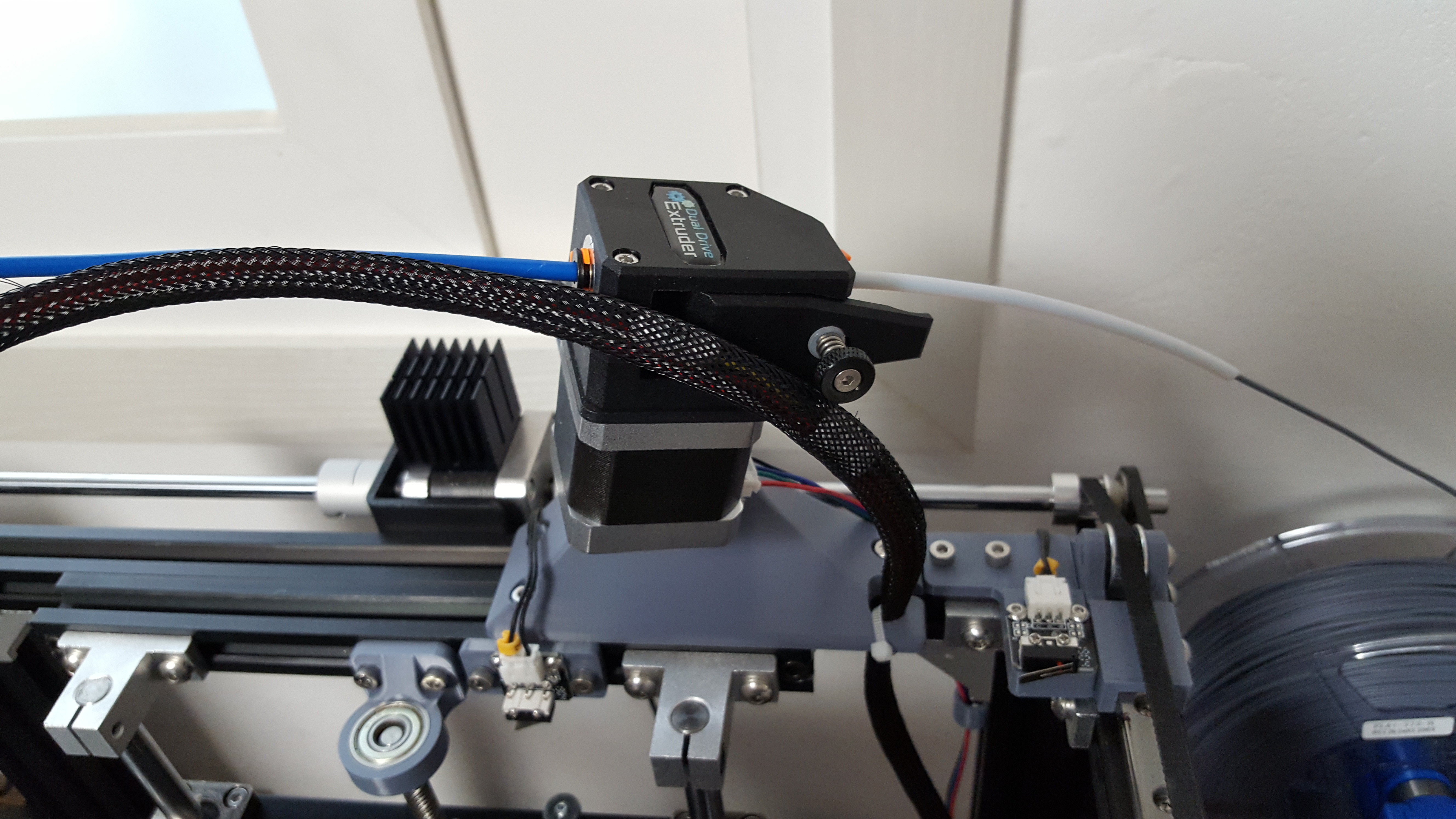

이전에는 테프론 튜브의 길이가 640mm였는데 지금은 200mm가 줄어들었습니다. 직결식을 하려 했으나 헤드가 너무 무거워지는 것 같아 보우덴 방식으로 익스트루더와의 거리를 최대한 줄여보고자 설치했고 상당히 거리를 줄일 수 있었습니다. ( 혹시 리트렉션 거리를 줄일 수 있지 않을까 기대해 봅니다 ;;;)
