리트렉션 쉽게 설정하기 (거미줄 없애기) + 추가 테스트

참고 사이트 : https://www.matterhackers.com/articles/retraction-just-say-no-to-oozing



프린터 엔더 5

PLA : eSUN PLA+ Gray

Simplify3D



레이어 높이 : 0.2

인필 : 25% (패턴:삼각형)

상단 레이어 : 2

하단 레이어 : 2

프린팅 속도 : 50 mm/s (벽 속도  : 50% , 인필 속도 : 80%)

노즐 온도 : 200도

배드 온도 : 50도



• 리트렉션을 설정하기 전에 먼저 익스트루더를 캘리브레이션 해야 합니다
• 그다음 리트렉션을 설정하는데 이때 우리가 조정할 옵션은 리트렉션 거리와 프린터의 이동 속도(프린트하지 않을 때)입니다 ※ 리트렉션의 속도가 아닙니다



리트렉션의 거리는 0.5~5mm 안에서 설정해 줍니다. 노즐의 길이보다 길게 설정하지 않는 게 좋다고 합니다. 길수록 품질에 영향이 생기고 노즐 목 막힘(올메탈)이 발생할 수도 있다고 합니다.

프린터의 이동속도는 150~250mm/s에서 설정합니다.



테스트하는 방법은 https://www.thingiverse.com/thing:1159886 에서 파일을 받은 후 프린터의 이동속도를 150mm/s로 설정하고 리트렉션 거리는 5mm로 설정한 후 위 파일을 출력합니다.

(위 파일은 각 큐브의 거리가 10,20,40mm로 설정되어있습니다)



이때 위 참고 사이트에서는 따로 언급이 없지만 저의 리트렉션 속도는 큐라의 엔더 5 기본 설정값인 45mm/s로 설정했습니다. 50mm/s이상은 불필요한 듯 큐라의 기본 스타트 지코드에 M203 E50으로 최대치가 설정되어 있습니다. 고속(70mm/s)으로 갈수록 슬립현상이라든가 PLA가 갈리는 현상이 올 수 있습니다.

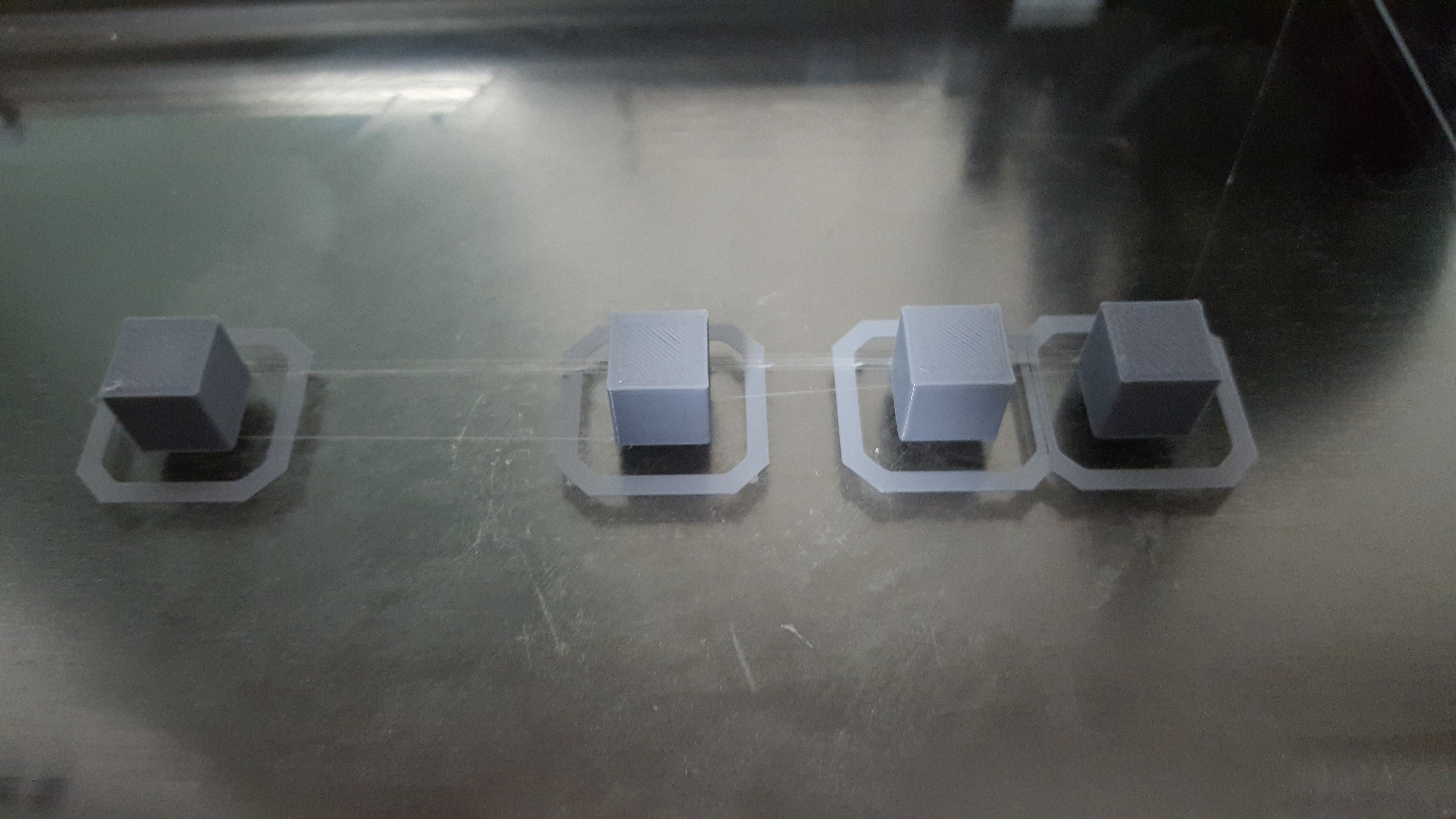

테스트중인 모습

프린터의 이동속도는 그냥 두고 리트렉션 거리를 5mm에서 0.5 또는 1mm씩 줄여가면서 출력합니다





나의 경우에는 4mm에서 약간의 거미줄 5mm에서는 거미줄이 없었기에 4.5mm에서 한번 더 출력을 했지만  거미줄 발생했습니다.



내 설정은 리트렉션 거리 5mm , 프린트 이동속도 150mm/s가 적정값입니다.



그럼 이제 다른 출력물을 출력해서 거미줄이 발생되는지 확인해 봅니다. 이전에는 리트렉션 테스트 출력물에서는 거미줄이 없다가 다른 모델을 출력하면 생기는 경우가 있었기에 한번 확인해 봅니다.

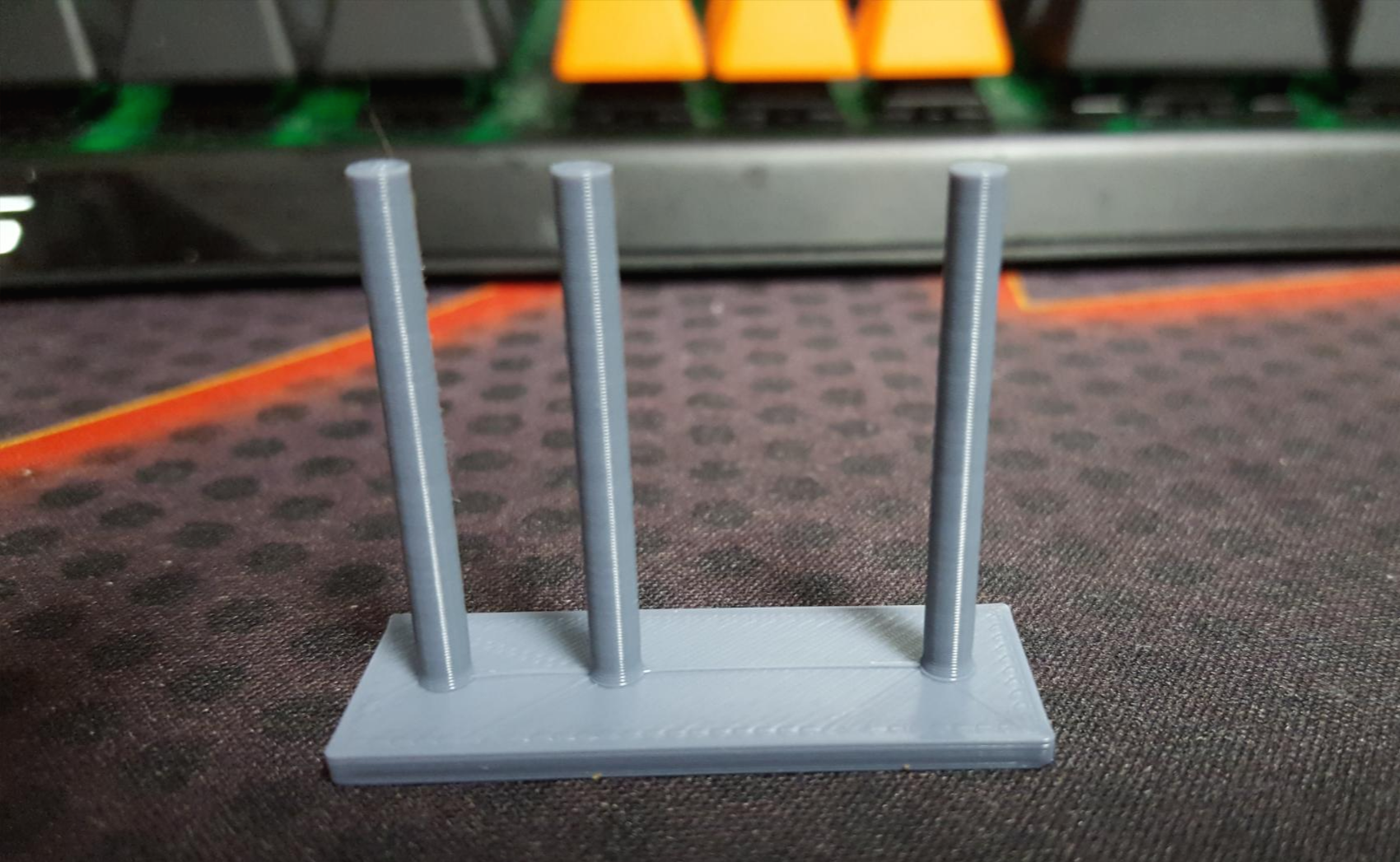

1) Basic_Retraction_test 파일

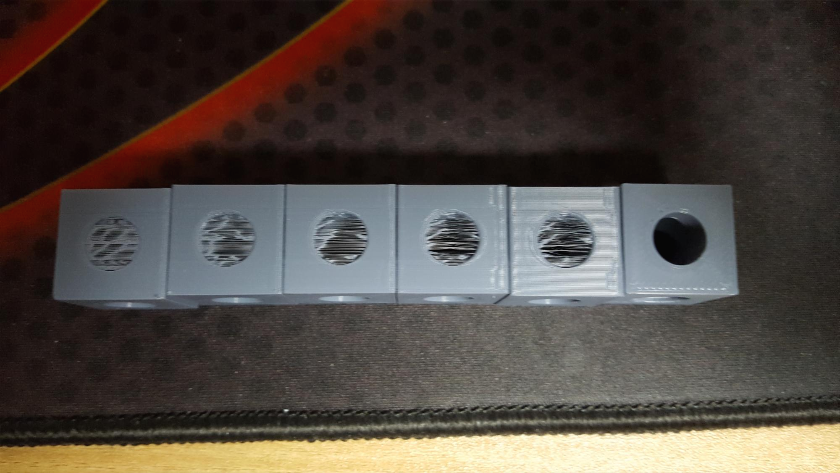

2) 4면에 10mm 원형으로 관통된 큐브( 오른쪽 끝)

3) 4_Cube_Retraction_Calibration

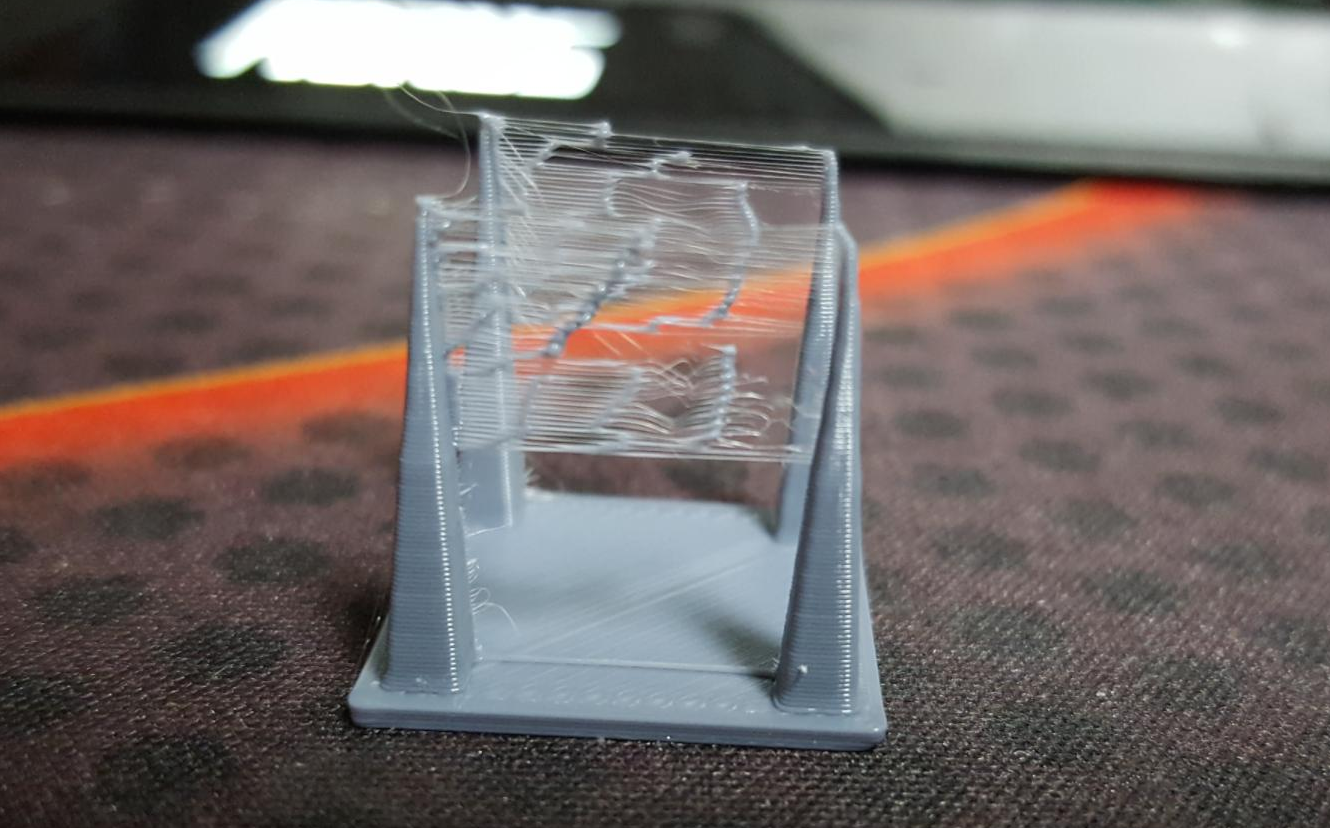

이 3번째 출력한 리트렉션 테스트 모델은 제가 한 번도 완전하게 거미줄을 없애지 못한 모형입니다. 역시나 이번에도 거미줄이 나오는데 아마도 모델링이 위로 갈수록 점점 좁아지는 형태로으로 되어 있어서 그런 것이 아닌가 생각합니다.



그래도 이전에 사용하던 리트렉션 값은 6mm에 70mm/s 였는데 거리와 속도를 줄인 값을 찾은 것에 만족합니다. 4mm까지 낮출방법을 찾고 있지만 쉽진 않을 것 같습니다.





자세한 설명은 https://www.matterhackers.com/articles/retraction-just-say-no-to-oozing (영문)  참고하시기 바랍니다.



---

추가 테스트(진행 중)



보우덴 방식

테프론 호스 길이 : 약 630mm

eSUN PLA+ 추천 온도 205~225도

출력 속도 : 벽 속도  : 50% , 내부 채움 속도 : 80%



1) 노즐 온도별 테스트

	리트렉션거리	이동속도	리트렉션속도	출력속도	노즐온도	배드온도	PLA
기본값	5mm	150mm/s	45mm/s	50mm/s	200	50	eSUN PLA+
성공					205
성공					210
성공					215
성공					220
성공					225

표의 빈칸은  기본값과 같음을 의미합니다.





2) 리트렉션 거리(Retraction Distance)와 이동속도( X/Y Axis Movement Speed, Travel (speed for non-Print moves)) :

리트렉션 거리를 줄이기 위해 테스트(올메탈 노즐 목 사용을 위해)



	리트렉션거리	이동속도	리트렉션속도	출력속도	노즐온도	배드온도	PLA
기본값	5mm	150mm/s	45mm/s	50mm/s	200	50	eSUN PLA+
실패	4mm
실패	4mm	160mm/s
실패	4mm	170mm/s
실패	4mm	180mm/s
실패	4mm	190mm/s
실패	4mm	250mm/s



3) 리트렉션 거리(Retraction Distance)와 리트렉션 속도 :

리트렉션 거리를 줄이기 위해 테스트 2 (올메탈 노즐 목 사용을 위해)

	리트렉션거리	이동속도	리트렉션속도	출력속도	노즐온도	배드온도
실패	4mm		35mm/s
실패	4mm		40mm/s
기본값	5mm	150mm/s	45mm/s	50mm/s	200	50
실패	4mm		50mm/s
실패	4mm		55mm/s
실패	4mm		60mm/s
실패	4mm		65mm/s
실패	4mm		70mm/s
실패	4mm		75mm/s
실패	4mm		80mm/s
실패	4mm		85mm/s

리트렉션 속도만으로는 리트렉션 거리가 4mm로 줄어들지가 않았습니다. 물론 무시하고 쓸 정도로 개선되기는 했지만 완전히 거미줄이 사라지지는 않습니다.



계속 진행중입니다.~~~
