쿨러 교체 (듀얼 볼 베어링) & 오버행 테스트

이전 업그레이드에 이어 추가적으로 조금씩 다시 업그레이드를 하고 있습니다. 리니어 레일 출력물을 업그레이드 중이며 그 와중에 5015 덕트와 5015,4020 팬을 교체하였습니다.



이전에는 1달러에 2개짜리 슬리브 베어링 형태의 팬을 사용했는데 정말 내구도는 안 좋더군요 특히나 4010쪽의 팬은 높은 열에 노출되어 있어서인지 몰라도 쉽게 고장 나 버렸습니다. 그래서 그나마 열에 좀 더 강하고 내구도도 좋은 볼 베어링으로 다시 구매 물건이 도착하기도 전에 사용 팬이 고장 나 버려 출력을 멈춰야 했습니다.



4020 특성

크기: 40x40x20mm
베어링 유형: 듀얼 볼베어링
정격 전압: dc 24 v
전원 커넥터: xh2.54-2 pin
정격 전류: 0.05 amp ± 10%
팬 속도: 7000 rpm±10%
풍량: 9.12 cfm ± 10%
소음 : 25 dba±10%
케이블 길이: 20 cm
수명: 50000 시간
무게: 20g

판매처 : Stime Cooling



5015의 특성

크기: 50x15mm
베어링 유형: 듀얼 볼베어링
정격 전압: dc 24 v
전원 커넥터: xh2.54-2 pin
정격 전류: 0.1 amp
팬 속도: 5000 rpm
풍량: 4.43 cfm

공기압 : 1.1 InH2 O
소음 : 36.7 dba
케이블 길이: 25 cm
수명: 50000 시간
무게: 20g

판매처 : Stime Cooling



새로 구매한 쿨러의 특성입니다. 이전 제품과 비교하면



크기 : 4010 => 4020

팬 속도 : 6500 => 7000 RPM

풍량 :  7.2 => 9.12 cfm

증가했으나 체감 소음은 오히려 줄어들었습니다. 슬리브 베어링의 특성상 사용할수록 소음이 증가하는 특성이 있어서인지 같은 25db의 소음을 가지고 있어도 볼베어링이 더 적게 들렸습니다.

5015의 이전 쿨러의 특성은 표시가 되어있지 않아 비교가 불가능했습니다만 느끼는 소음은 비슷하고 풍압은 좀 더 나아진 듯했습니다.

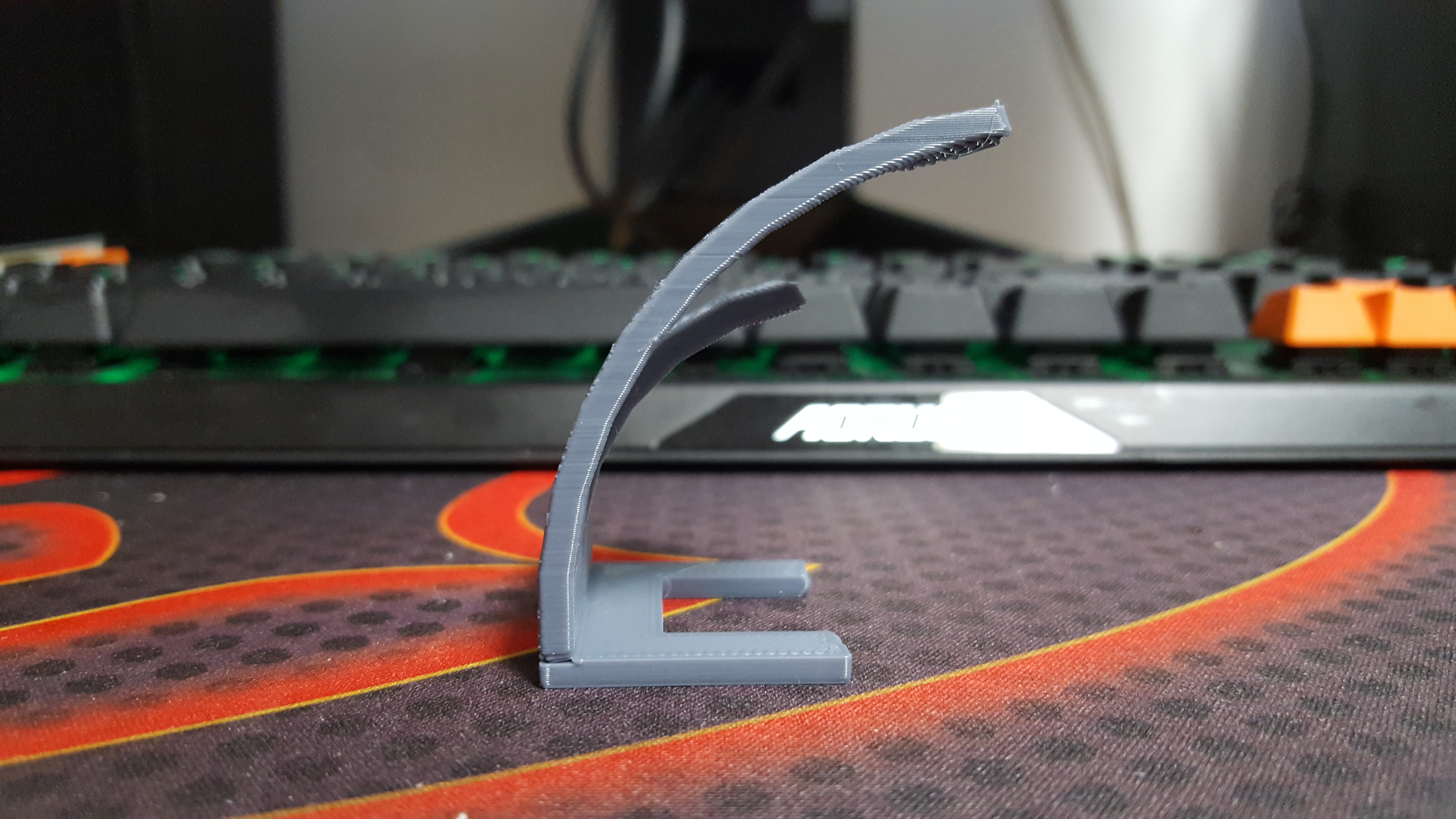

오버행 테스트



정말 귀찮아서 하지 않던 오버행 테스트 (얼마 전 리트렉션 테스트도 진행했으나 그냥 감으로 설정한 값으로 사용하고 있습니다) 쿨러 교체한 기념으로 한번 출력해 주었습니다. 이전 에는 테스트를 안 해서 비교 대상은 없습니다.



사용 덕트 : Petsfang Duct



이 덕트는 엔더 5용 베이스 없습니다. 그래서 따로 받아야 하는데 이 또한 맞지 않는 부분이 있어서 그냥 잘라내고 사용 중입니다.



Petsfang Duct와 쿨러를 장착한 모습입니다

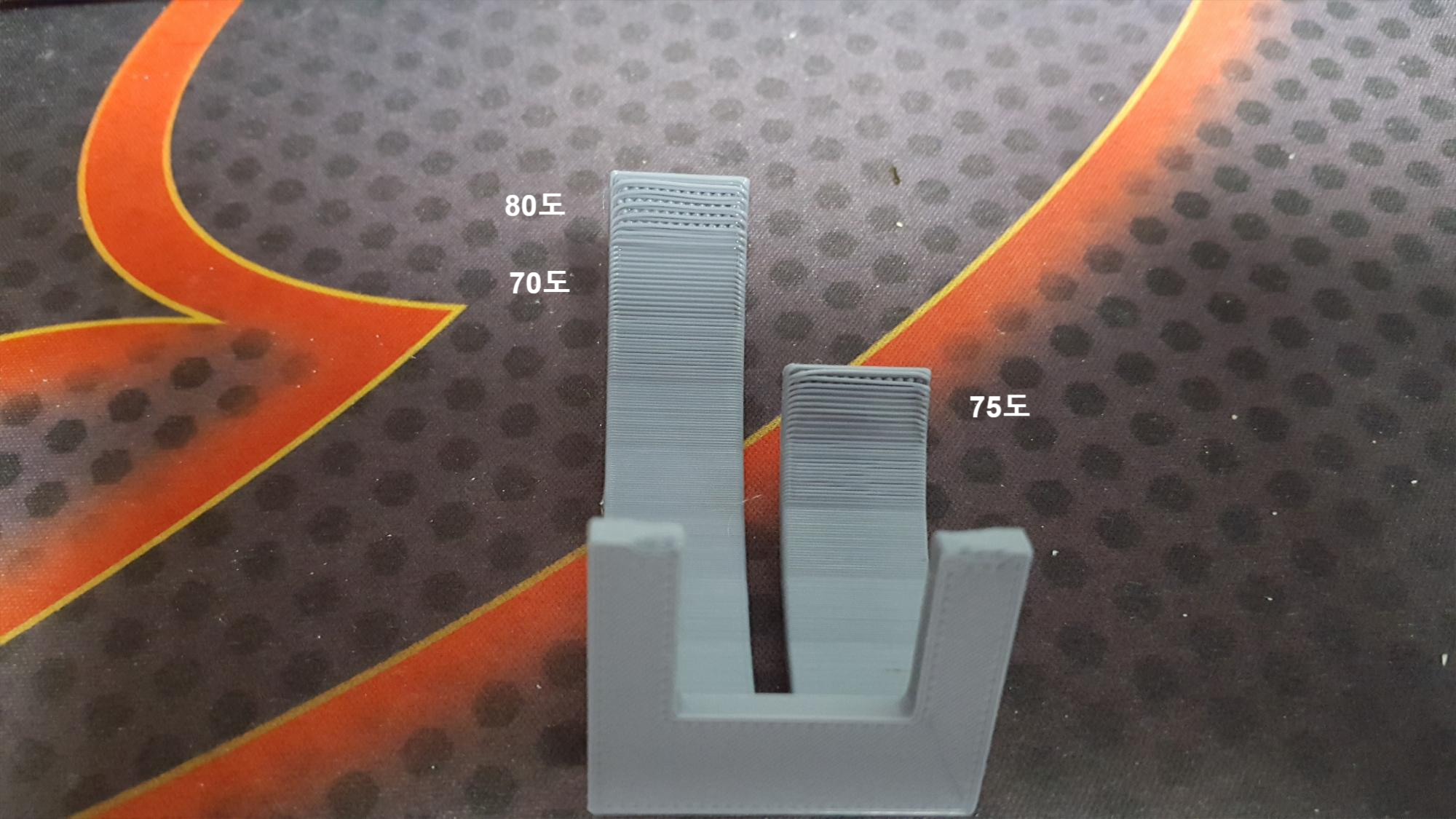

설정은 그냥 감으로 60도 설정을 두고 사용했었는데 70도 까지도 가능해 보입니다. 그 이상은 무리고요.



팬 속도 설정은 일반 80%, 오버 행시 100% 속도로 설정했습니다.



만족스러운 업그레이드였습니다.



참고 :



추가로 선을 연결할 때에는 XH 2.54 규격의 암핀을 구매해서 연결해 사용하는 것이 편하고 좋습니다. 처음 설치할 때 좀 귀찮은 것 빼고는 깔끔한 것도 있고 교체도 편하고... 단 판매하는 암핀의 +-의 위치가 모터랑 맞지 않는 경우가 있습니다. 제가 그랬죠 ㅜㅜ 그때에는 분리하기 쉬운 숫핀의 +-의 위치를 바꿔주는 것이 편리합니다.



그리고 납땜하기 힘들거나 귀찮은 분들을 위해 납땜을 하지 않아도 피복을 벗기지 않아도 연결할 수 있는 무탈피 전선 커넥터라는 제품이 있습니다. 저도 처음 써보는데 상당히 편리하더군요 하지만 연결 시 상당한 힘을 요구합니다.
